Editing PCB pada corel draw

   Kawan kali ini aku bakal jelasin teknik aneh  tapi sngat membantu kita dalam pembuatan PCB yang presisi (biar nanti ga nyeel waktu nyetak) .  Salah satu kegunaan corel adalah pemosisian suatu object yang presisi dengan fitur x-y locator nah kali ini aku bakal tunjukin salah satu aplikasinya yaitu editing board PCB.

    Pertama pastikan eagle anda asli(cracknya sukses) karena ketika eagle masih trial bisanya hasil printnya kurang presisi(dalam ukuran komponen bukan jalur yang dibuat). Bentuk file print adalah pdf maka langsung saja di DRAG DROP di corel yang aktif (hanya bisa di corel x3 keatas kalo ga salah) maka akan muncul kotak dialog baru

    Pilih text (karena ketika bentuk text maka tulisan pada layer komponen bisa diganti-ganti dan jalur dalam bentuk line).

    kalau kita milih curve artinya semua komponen sudah dalam bentuk curve

    Setelah prosedur sebelumnya maka pada corel akan tampil seperti ini

   setelah itu  cek satu persatu jalur yang telah kita buat di eagle cek secara presisi agar tidak terjadi short. Caranya UNGROUP semua gambar untuk dapat mengakses jalur per jalur(tips nya tinggal CTRL+CLICK artinya kita dapat mengakses object yang diingankan tanpa meng-UNGROUP ) akses jalur perjalur tinggal memindahkan seperti biasanya agar jalur nantinya tidak SHORT.



  Lakukan dengan pemindahan bisa atau dengan perlekukan garis jika memungkinkan seperti yang saya jelaskan di tutorial corel  lakukan pada semua jalur yang kiranya akan short ketika di cetak.

   Setelah melakukan prosedur sebelumnya dan memastikan bahwa setiap jalur tidak short maka sekarang saatnya untuk memposisikan setiap setiap posisi board pada posisi  yanng sama untuk setiap board ( misalnya board layer atas  dan bawah ).

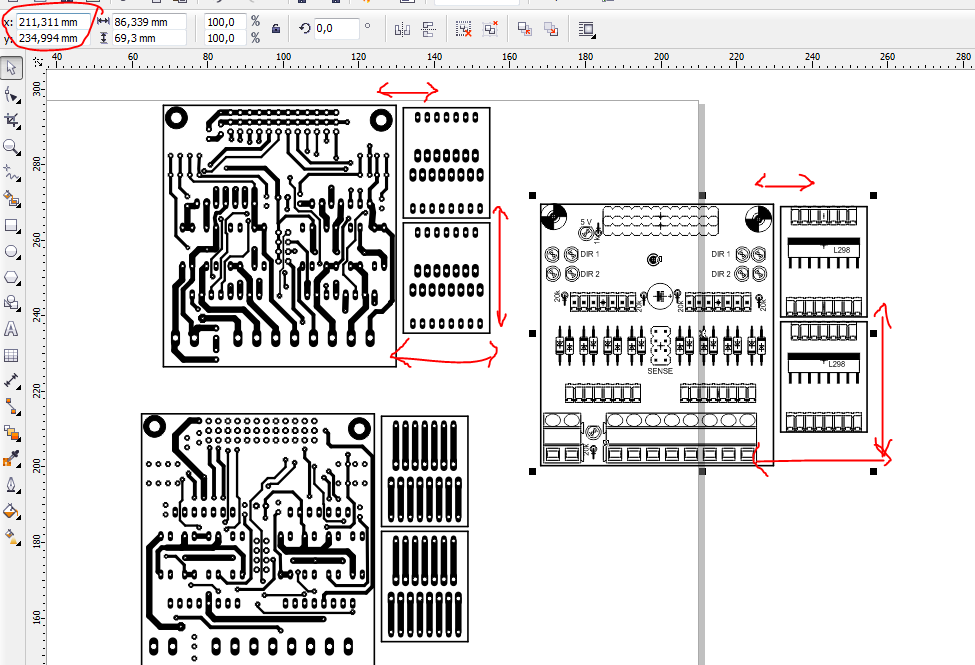

     Tipsnya posisikan board yang sudah du GROUP sebelumnya pada satu tempat yang sama dengan mengatur posisi x dan y. Pastikan posisi x dan y sama kemudian di pisahkan kembali hal ini memiliki tujuan untuk menyamakan posisi tiap board.

   Nah sekarang board siap dicetak baik itu di kertas kalkir atyau kertas mika sesuai tujuan agan-agan sekalian. Selamat mencoba Keep Moving Forward
